HK350 Ersatzteile

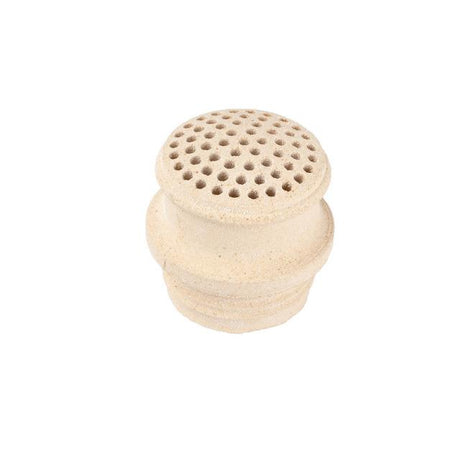

Tonbrenner HK350/HK500

Der langlebige Tonbrenner für die Petromax HK350 und HK500.

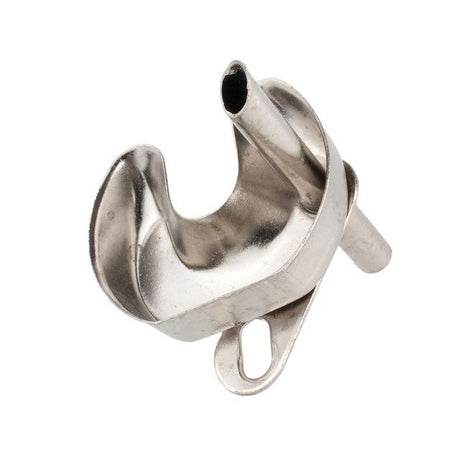

Vorheizschale HK250/HK350/HK500 Chrom

Diese chromfarbene Vorheizschale wird mit Spiritus befüllt, um die Lampe vorzuheizen. Sie eignet sich für die Petromax-Modelle HK250/350/500.

Pumpenventileinsatz HK150/HK250/HK350/HK500

Dieser Pumpenventileinsatz mit Gummistück eignet sich für die Petromax-Modelle HK150/250/350/500.

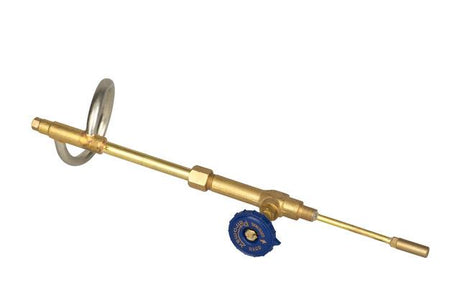

Vergaser & Dichtung HK350/HK500

Der Vergaser ist das Herzstück jeder Petromax Lampe.Er ist zusammengesetzt aus Führungsstange, Exzenter, Vergaserventil, Düsennadel, Dichtungsring sowie Vergaserober- und -unterteil. Der Vergaser ist hier bereits komplett zusammengebaut und kann direkt in die Petromax Lampe eingebaut werden.Alle Teile sind auch einzeln austauschbar und erhältlich.

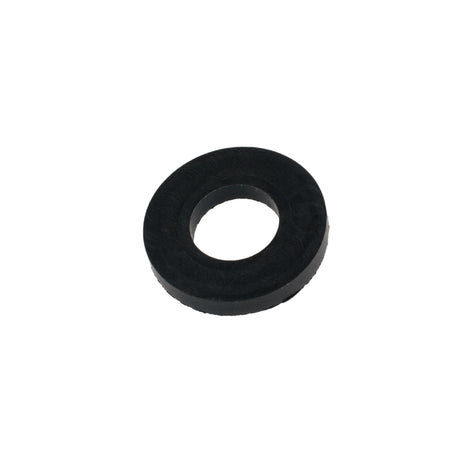

Manometerdichtung HK150/HK250/HK350/HK500

Manometer-Dichtung, geeignet für alle Petromax-Modelle HK150/250/350/500.

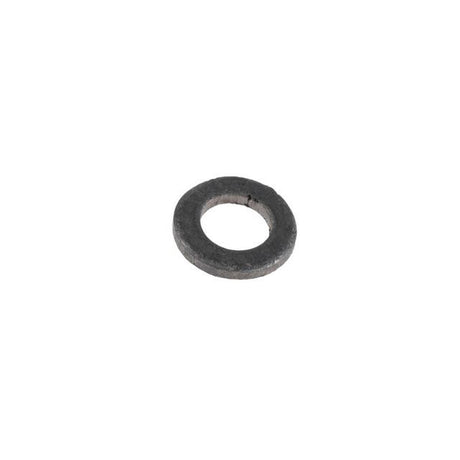

Graphitpackung HK150/HK250/HK350/HK500

Diese Graphitpackung eignet sich für die Petromax-Modelle HK150/250/350/500.

Manometer HK150/HK250/HK350/HK500 Chrom

Das Manometer wird in den oberen Teil des Tanks eingelassen. Die Manometerdichtung sorgt dafür, dass beim Einsetzen die Aussparung luftdicht abgeschlossen wird und kein Druckverlust entsteht. Auf der Skala zwischen 0 und 3 bar ist der optimale Betriebsdruck mit einer roten Markierung gekennzeichnet. Das Manometer ist außerdem mit einer Entlüftungsschraube versehen, um den Druck gegebenenfalls zu senken.

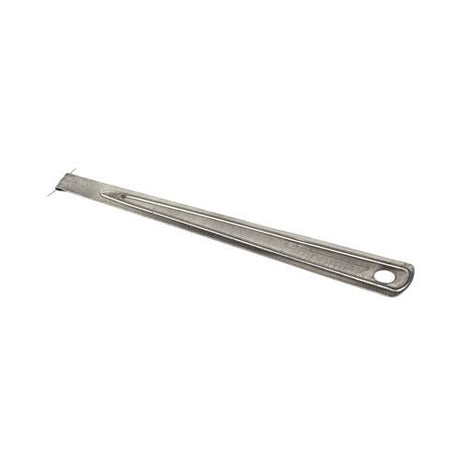

Nadelschlüssel HK150/HK250/HK350/HK500

Der Nadelschlüssel dient der Montage und Demontage der Düsennadel des Vergasers für die Petromax-Modelle HK150/HK250/HK350/HK500.

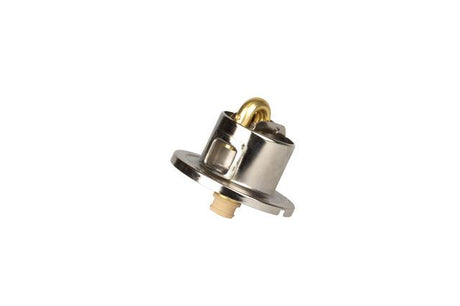

Innenmantel HK350/HK500

Der Innenmantel besteht aus Druckstück, Joch, einer Schraube, Mischrohr- und -kammer sowie dem Tonbrenner. Diese Komponenten wurden bereits zusammengesetzt und sind als kompletter Innenmantel erhältlich. Alle Teile sind auch einzeln austauschbar und ebenfalls erhältlich.

Handreinigungsnadel HK150/HK250/HK350/HK500

Mit dieser Handreinigungsnadel lässt sich die Düse des Rapidvorwärmers aller Petromax-Modelle HK150/250/350/500 reinigen.

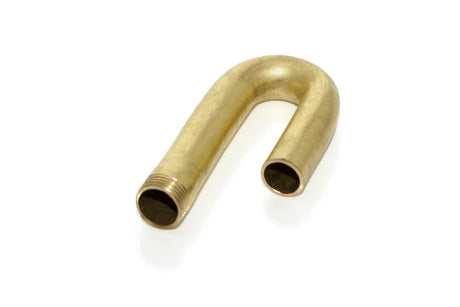

Mischrohr HK350/500

Das u-förmig gebogene Messingrohr wird im Innenmantel eingebaut. Im Mischrohr werden der Brennstoff und die von außen angesaugte Luft vermischt. Über die daran angeschlossene Mischkammer gelangt das Brennstoff-Luft-Gemisch schließlich zum Brenner.Da sich das Mischrohr durch das Erhitzen und Abkühlen ausdehnt und wieder zusammenzieht, muss der Mischrohrabstand zur Vergaserdüse hin und wieder neu eingestellt werden, damit eine optimale Mischung entstehen kann.

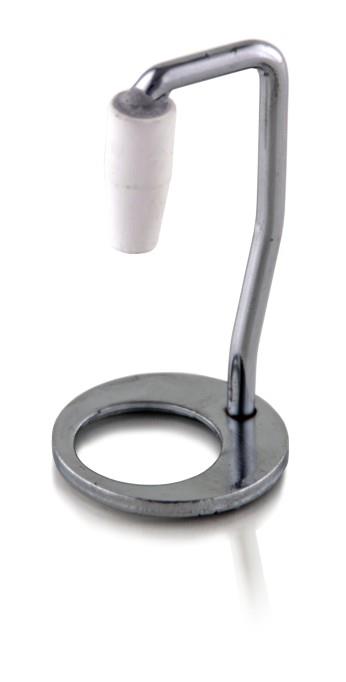

Stützbügel HK350/HK500

Dieser Stützbügel dient dazu, die Petromax HK350/500 auf den Betrieb mit Zweiloch-Glühstrümpfen umzurüsten. Die doppelte Befestigung des Zweiloch-Glühstrumpfes am Stützbügel bietet dem Glühstrumpf vergleichsweise mehr Stabilität. Beim Einbau des Stützbügels sollte außerdem der Tonbrenner gegen den VA-Brenner (#3-va-500) ausgetauscht werden.

Düsennadel HK350

Diese Düsennadel eignet sich für das Petromax-Modell HK350.

Feder Pumpenventil HK150/HK250/HK350/HK500

Dieser Pumpenventileinsatz mit Gummistück eignet sich für die Petromax-Modelle HK150/250/350/500.

Anschlusskörper HK350/HK500

Der Anschlusskörper ist ein Bestandteil des Rapidvorwärmers und besteht aus drei Einzelteilen. Hier ist er bereits komplett zusammengebaut und kann direkt mit den übrigen Teilen des Rapidvorwärmers in die Petromax Lampe eingebaut werden.Sämtliche Teile sind auch einzeln austauschbar und erhältlich.

Universalschlüssel HK150/HK250/HK350/HK500

Mit diesem Universalschlüssel lassen sich viele Schraubverbindungen der Petromax-Modelle HK150/250/350/500 lösen, sodass Wartungs- und Einstellarbeiten vorgenommen werden können.

Düse HK350

Diese Düse eignet sich für das Petromax-Modell HK350.

Manometer HK150/HK250/HK350/HK500 Messing

Das Manometer wird in den oberen Teil des Tanks eingelassen. Die Manometerdichtung sorgt dafür, dass beim Einsetzen die Aussparung luftdicht abgeschlossen wird und kein Druckverlust entsteht. Auf der Skala zwischen 0 und 3 bar ist der optimale Betriebsdruck mit einer roten Markierung gekennzeichnet. Das Manometer ist außerdem mit einer Entlüftungsschraube versehen, um den Druck gegebenenfalls zu senken.

Rapidvorwärmer HK350/HK500 Chrom

Der Rapidvorwämer besteht aus insgesamt acht Einzelteilen. Hier ist er bereits komplett zusammengebaut und kann direkt in die Petromax Lampe eingebaut werden.Sämtliche Teile sind auch einzeln austauschbar und erhältlich.

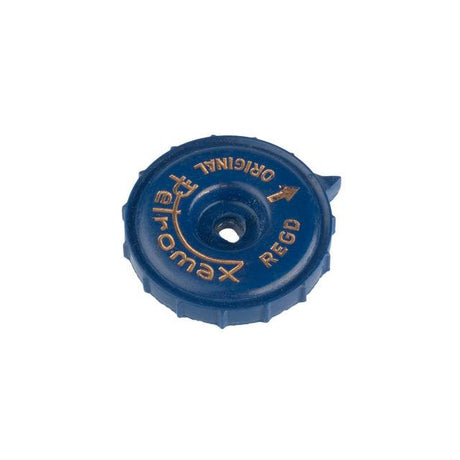

Handrad blau HK150/HK250/HK350/HK500

Dieses blaue Handrad mit Petromax-Schriftzug eignet sich für die Petromax-Modelle HK150/250/350/500.

Manometerglas HK150/HK250/HK350/HK500

Die runde Abdeckung aus PMMA (Acrylglas) dient als Ersatz für ein defektes Sichtfenster am Manometer. Das bruchfeste, lichtdurchlässige Kunststoffteil schützt die Anzeige vor Verschmutzung und Beschädigung.

Mischkammer HK350/HK500

Die aus Messing gefertigte Mischkammer ist das Verbindungselement zwischen Mischrohr und Brenner. Mit der einen Öffnung wird sie unter das Mischrohr geschraubt, an die andere Öffnung wird der Brenner aus Ton oder VA-Stahl befestigt. Sofern ein Zweiloch-Glühstrumpf verwendet werden soll, wird zwischen Mischkammer und Brenner ein Stützbügel montiert.

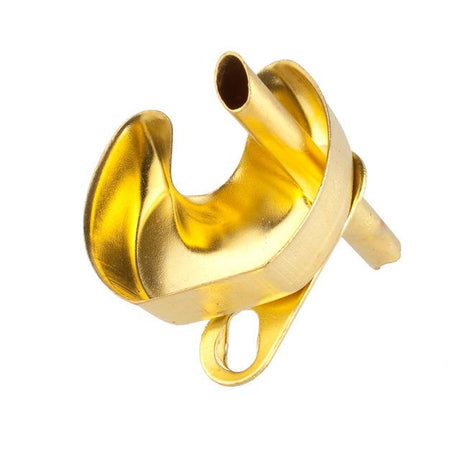

Vorheizschale HK250/HK350/HK500 Messing

Diese messingfarbene Vorheizschale wird mit Spiritus befüllt, um die Lampe vorzuheizen. Sie eignet sich für die Petromax-Modelle HK250/350/500.

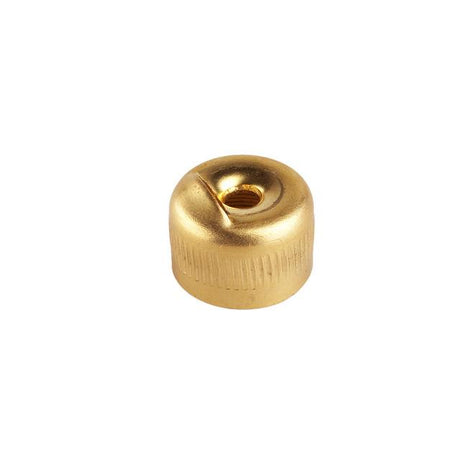

Pumpenkolbenmutter HK150/HK250/HK350/HK500

Diese Pumpenkolbenmutter eignet sich für alle Petromax-Modelle HK150/250/350/500.

Düsenmutter Rapidvorwärmer HK150/HK250/HK350/HK500

Diese Düsenmutter ist Bestandteil des Rapids und ist für die Fixierung des Kipphebels zuständig. Sie kann in alle Petromax-Modelle eingebaut werden.

Unterlegscheibe Handrad HK150/HK250/HK350/HK500

Die Unterlegscheibe ohne Prägung für alle Petromax-Starklichtlampen-Modelle HK150/HK250/HK350/HK500.

Manometerschraube HK150/HK250/HK350/HK500 Chrom

Die Entlüftungsschraube befindet sich am Manometer. Sie ist dafür zuständig, den Betriebsdruck zu halten oder bei Bedarf zu senken.

Mutter Handrad HK150/HK250/HK350/HK500

Diese Mutter eignet sich für die Handräder aller Petromax-Modelle HK150/250/350/500.

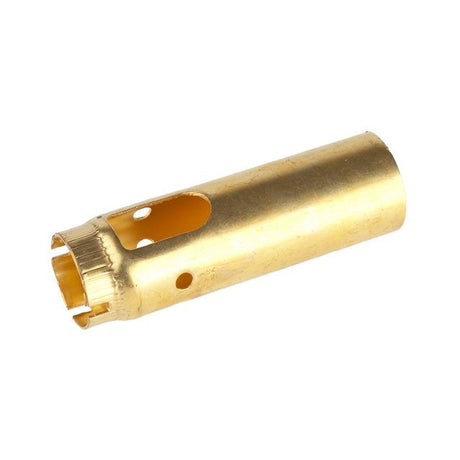

Flammschutzrohr HK150/HK250/HK350/HK500

Das Flammschutzrohr ist Bestandteil des Rapidzünders, der in den Petromax-Modellen verbaut ist. Es ist dafür zuständig, die Flamme in Form zu bringen, sodass sie nicht unkontrolliert ausschlägt. Des Weiteren vermischt sich im Flammschutzrohr das aus der Düse kommende Petroleum mit Luft, die durch die Löcher im Rohr einströmen kann. Es kann in alle Petromax-Modelle eingebaut werden.

Prallteller HK350/HK500 Messing

Der Prallteller ist ein nützliches und empfehlenswertes Zubehörteil für jede Petromax Starklichtlampe. Bei einem defekten Glühstrumpf können sich kleine, aber sehr heiße Flammen in der Lampe ausbreiten und Lötstellen am Tank lösen. Der Prallteller, der oberhalb des Zentrierbodens in das Tragegestell eingesetzt wird, schirmt den Tank ab. Durch den schützenden Prallteller bleibt der Tank auch bei beschädigten Glühstrümpfen unversehrt. Der Prallteller wird außerdem für die Montage des Petromax Radiators benötigt. Dieser Prallteller ist für Lampen ab Baujahr 2000 hergestellt. Diese erkennt man an den verschraubten Tragstäben des Tragegestells. Bei Lampen vor Baujahr 2000 sind die Tragstäbe mit dem Gestell vernietet.

Rapidvorwärmer HK350/HK500 Messing

Der Rapidvorwämer besteht aus insgesamt acht Einzelteilen. Hier ist er bereits komplett zusammengebaut und kann direkt in die Petromax Lampe eingebaut werden.Sämtliche Teile sind auch einzeln austauschbar und erhältlich.

Zentrierboden HK350/HK500 Chrom

Der Zentrierboden dient als Verbindungsstück zwischen Tank und Tragegestell und wird mit der Zentrierbodenschraube fixiert. Er besitzt Aussparungen für den Vergaser und den Rapidstarter sowie eine Lochreihe, um durch den entstehenden Luftzug bei Betrieb der Lampe eine Kühlung des Tanks zu gewährleisten.

Exzenternippel HK150/HK250/HK350/HK500

Dieser Exzenternippel eignet sich für die Petromax-Modelle HK150/250/350/500.

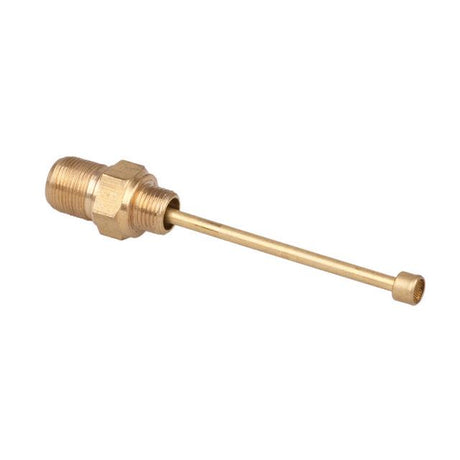

Vergaseroberteil HK350/HK500

Das Vergaseroberteil ist Bestandteil des Vergasers. Über dem Vergaserwendel befindet sich ein Gewinde für die Vergaserdüse, am unteren Ende wird das Vergaserunterteil mittels einer Überwurfmutter befestigt.

Pumpendeckel HK150/HK250/HK350/HK500 Chrom

Dieser chromfarbene Pumpendeckel eignet sich für alle Petromax-Modelle HK150/250/350/500.

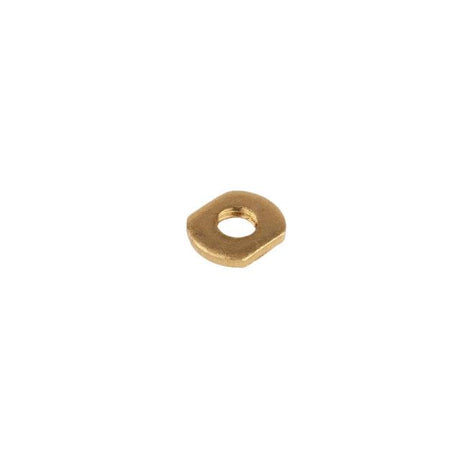

Überwurfmutter Exzenter HK150/HK250/HK350/HK500

Diese Überwurfmutter ist zentrales Bauteil des Exzenters. Sie eignet sich für die Petromax-Modelle HK150/250/350/500.

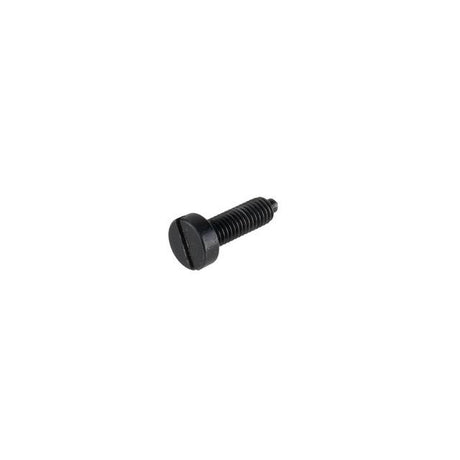

Schraube Druckstück HK250/HK350/HK500

Diese Schraube für das Druckstück (#20) eignet sich für die Petromax-Modelle HK250/350/500.

Zentrierbodenschraube HK150/HK350/HK500 Chrom

Diese Schraube für den Zentrierboden in der Farbe Chrom eignet sich für die Petromax-Modelle HK150/350/500.

Tragegestell HK350/HK500 Chrom

Das Tragegestell dient als Halterung für den Glaszylinder sowie für den gesamten oberen Teil der Lampe mit dem locker aufliegenden Innenmantel. Das Gestell wird mit Zentrierboden und Zentrierbodenschraube auf den Tank montiert.Durch das Tragegestell kann die Petromax Lampe einfach und sicher getragen, platziert oder aufgehängt werden.

Exzenter (komplett) HK150/HK250/HK350/HK500

Dieser vollständige Exzenter mit blauem Handrad eignet sich für die Petromax-Modelle HK150/250/350/500.

Pumpenkolbenstange HK150/HK250/HK350/HK500

Diese Pumpenkolbenstange eignet sich für alle Petromax-Modelle HK150/250/350/500.

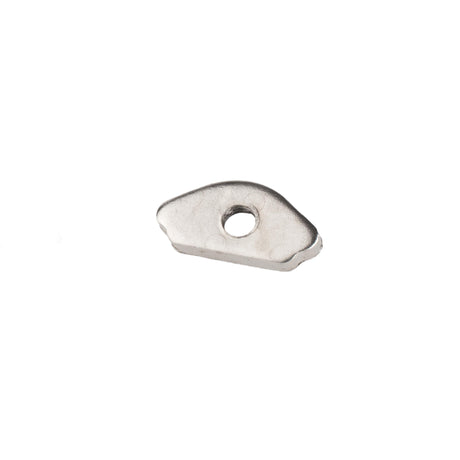

Joch Mischrohr HK250/HK350/HK500

Dieses Joch eignet sich für das Mischrohr der Petromax-Modelle HK250/350/500.

Manometerschraube HK150/HK250/HK350/HK500 Messing

Die Entlüftungsschraube befindet sich am Manometer. Sie ist dafür zuständig, den Betriebsdruck zu halten oder bei Bedarf zu senken.

Arretierschraube HK150/HK250/HK350/HK500

Diese Arretierschraube eignet sich für alle Petromax-Modelle HK150/250/350/500.

Tragegestell HK350/HK500 Messing

Das Tragegestell dient als Halterung für den Glaszylinder sowie für den gesamten oberen Teil der Lampe mit dem locker aufliegenden Innenmantel. Das Gestell wird mit Zentrierboden und Zentrierbodenschraube auf den Tank montiert.Durch das Tragegestell kann die Petromax Lampe einfach und sicher getragen, platziert oder aufgehängt werden.

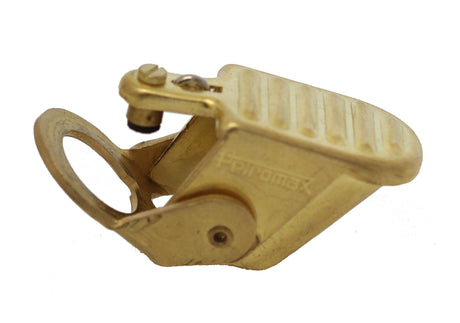

Kipphebel & Teile HK150/HK250/HK350/HK500 Messing

Der Kipphebel dient dem manuellen Öffnen und Schließen des Rapids. Beim Schließem drückt er auf die Düse und sorgt dafür, dass kein Brennstoff entweicht. Der Kipphebel ist hier bereits mit der Fassung mit Dichtung und Schraube versehen, die auch einzeln erhältlich ist.

Pumpendeckel HK150/HK250/HK350/HK500 Messing

Dieser messingfarbene Pumpendeckel eignet sich für alle Petromax-Modelle HK150/250/350/500.

Zentrierboden HK350/500 Messing

Der Zentrierboden dient als Verbindungsstück zwischen Tank und Tragegestell und wird mit der Zentrierbodenschraube fixiert. Er besitzt Aussparungen für den Vergaser und den Rapidstarter sowie eine Lochreihe, um durch den entstehenden Luftzug bei Betrieb der Lampe eine Kühlung des Tanks zu gewährleisten.

Zentrierbodenschraube HK150/HK350/HK500 Messing

Diese Schraube für den Zentrierboden in der Farbe Messing eignet sich für die Petromax-Modelle HK150/350/500.
